Radiografía industrial (RT) para evaluación interna de soldaduras y materiales

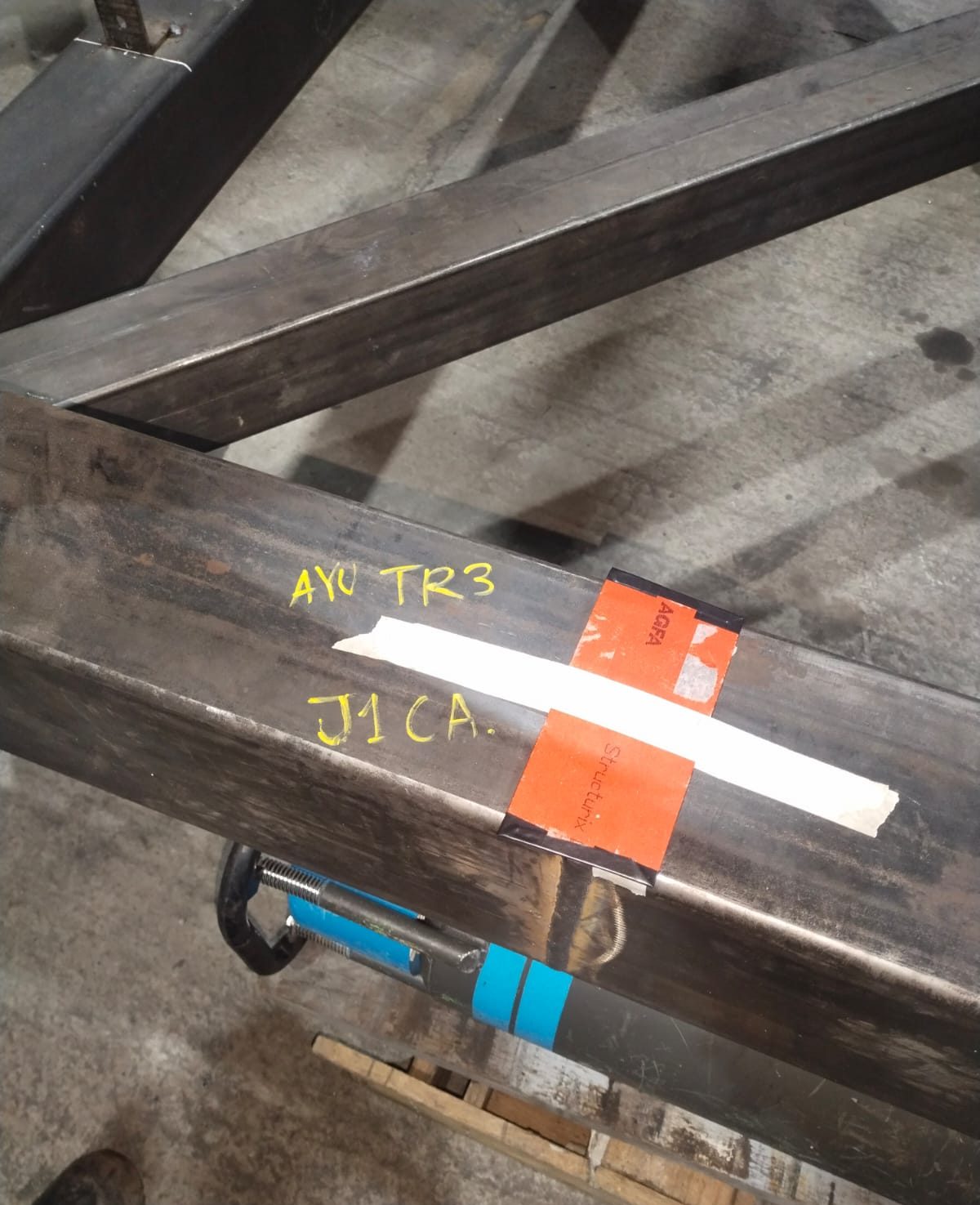

La radiografía industrial atraviesa el componente con radiación ionizante y registra en una película o detector digital la variación de densidad que provocan las discontinuidades internas. Su gran ventaja frente a otros métodos es el registro permanente y auditable: la imagen queda como evidencia documental del estado de la junta en el momento del ensayo.
Qué detecta la radiografía industrial
• Porosidad
• Inclusiones de escoria y de tungsteno.
• Falta de penetración en la raíz.
• Falta de fusión (con limitación según orientación).
• Mordeduras, concavidad y exceso de refuerzo en la raíz.
• Grietas, cuando su plano es aproximadamente paralelo al haz.
Normas y criterios de aceptación
• ASME BPVC Sección V, Artículo 2 — examen radiográfico.
• ASME BPVC Sección VIII, División 1 (UW-51 / UW-52) — criterios de aceptación.
• API 1104 — soldadura de tuberías y facilidades relacionadas.
• AWS D1.1 — estructuras de acero soldadas.
• ASTM E1032 / ISO 17636 — práctica para examen radiográfico de soldaduras.
• ASTM E747 / ASTM E1025 — indicadores de calidad de imagen (IQI).
Seguridad radiológica y marco legal en Colombia
La radiografía industrial es el único método de END con un régimen legal propio. En Colombia, el manejo de fuentes radiactivas y equipos generadores de radiación ionizante para uso industrial está regulado por el Ministerio de Minas y Energía a través del Servicio Geológico Colombiano, y exige:
01
Licencia de manejo de material radiactivo o de equipos generadores.
02
Personal con licencia de operador vigente.
03
Programa de protección radiológica y oficial de protección radiológica designado.
04
Dosimetría personal con lectura periódica.
05
Delimitación y señalización del área restringida durante el disparo.
Cualquier proveedor que le ofrezca radiografía industrial sin poder acreditar estos elementos lo está exponiendo a un riesgo legal y de seguridad que recae también sobre su empresa como contratante. Exíjalo siempre.
Preguntas frecuentes sobre radiografía industrial
Es la fuente. La radiografía convencional usa un tubo de rayos X, que se apaga; la gammagrafía usa un isótopo radiactivo (Ir-192, Se-75, Co-60), que emite de forma permanente y exige un contenedor blindado. La gammagrafía llega a lugares sin energía eléctrica y a geometrías cerradas; los rayos X dan mejor calidad de imagen en espesores bajos.
